Типовые схемы строповки грузов: нормативы, расчеты, таблицы

Ключевым нормативным документом, регулирующим правила работы со стропами и порядок строповки грузов, является ГОСТ 14192-96 «Маркировка грузов». В нём зафиксированы основные требования к обозначению способов обращения с грузами. В дополнение используются и другие документы: РД 10-33-93 «Стропы грузовые общего назначения», а также РД 24-СЗК-01-01, применяемый в отношении текстильных стропов.

Согласно установленным правилам, для всех видов грузов, которые перемещаются на производственных объектах, должны разрабатываться индивидуальные схемы строповки. Эти схемы оформляются в графическом виде и содержат информацию о точках зацепления, типе используемых строп, угле наклона ветвей, а также максимально допустимых нагрузках.

Создание и соблюдение таких схем необходимо не только для стандартизации процессов, но и для обеспечения безопасности на производстве. Правильно составленная схема строповки помогает снизить риск повреждения грузов, избежать перегрузки отдельных элементов чалки и предотвратить аварийные ситуации при подъёме и транспортировке.

Коэффициенты нагрузки для различных схем строповки

Формулы для определения нагрузки на ветви

Для расчета грузоподъемности стропа необходимо знать массу груза, количество ветвей стропа и углы их наклона к вертикали. Используется формула S = (Q × K) / (n × cos α), где учитывается коэффициент распределения нагрузки K (1,0 для менее 4 ветвей, 0,75 для 4 и более ветвей). Полученное значение умножается на коэффициент запаса прочности, который составляет 6:1 для канатных, 4:1 для цепных и 7:1 для текстильных стропов.

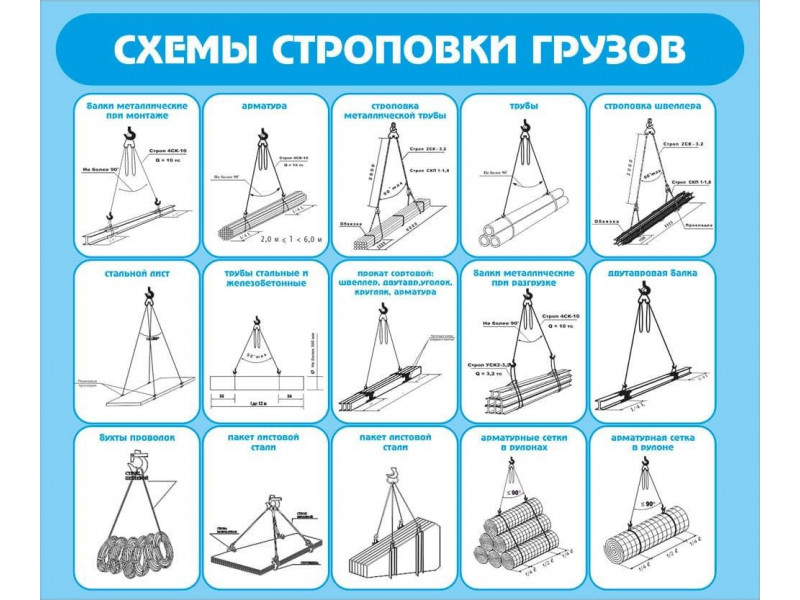

Типовые схемы строповки по видам грузов

Для железобетонных конструкций допускается использование только тех монтажных петель, которые предусмотрены заводом-изготовителем. Количество точек крепления должно строго соответствовать числу петель на изделии. Попытка применить альтернативные способы строповки ЖБИ может привести к повреждению бетона или разрушению арматуры, поэтому такие действия категорически запрещены.

При работе с металлическими трубами и другими длинномерными грузами применяется метод «на удавку». Строп накладывается в двух точках, расположенных на расстоянии около четверти длины груза от его концов. Такое решение предотвращает продольное смещение и обеспечивает стабильное удержание при подъёме.

Особого внимания требует перемещение листовых материалов — пачек металла, профнастила и других плоских заготовок. Для этих целей используют мягкие текстильные чалки, при этом угол между ветвями должен быть строго 90°. Это условие обеспечивает равномерное сжатие пачки и исключает выпадение отдельных листов.

Для двутавровых балок и фасонного проката оптимальным вариантом являются специальные клещевые захваты, которые фиксируются за полки профиля и удерживают изделие в стабильном положении. Если таких захватов нет, допускается использование текстильных стропов, но только в местах без острых кромок, чтобы исключить повреждение ленты.

Контейнеры ISO стандартного размера перемещаются исключительно за угловые фитинги. Для этого применяется либо специальный спредер, либо четырёхветвевой строп. Подъём контейнера за любые другие элементы конструкции категорически запрещён, так как только фитинги рассчитаны на восприятие подъемных нагрузок и гарантируют безопасность транспортировки.

Разделение правил по типам грузов необходимо для того, чтобы исключить ошибки при их подъёме и перемещении. Правильная схема строповки позволяет удерживать груз в устойчивом положении, не допустить его деформации и перегрузки отдельных элементов конструкции. Кроме того, она снижает вероятность аварийных ситуаций и обеспечивает безопасность работников, задействованных в такелажных операциях.

Коэффициенты запаса прочности для разных типов стропов

Максимальные углы между ветвями стропов

Принципы выбора грузозахватных приспособлений

Подбор стропов и других грузозахватных устройств всегда начинается с анализа характеристик груза, условий работы и требований безопасности. В первую очередь учитывается масса и габариты предмета, наличие монтажных петель или других элементов для фиксации, особенности поверхности и окружающая среда, в которой предстоит работать.

Если груз имеет гладкую или легко повреждаемую поверхность, наилучшим вариантом станут текстильные стропы. Они не оставляют следов и распределяют нагрузку равномерно, снижая риск повреждений. При воздействии высоких температур или в агрессивных средах предпочтение отдают цепным стропам, изготовленным из сплавов повышенной прочности.

Процесс выбора включает несколько последовательных шагов. Сначала определяется масса груза и грузоподъёмность, которую должен выдержать строп. Затем выбирается количество ветвей и схема строповки, после чего рассчитывается нагрузка на каждую ветвь с учётом рабочих углов. Следующий этап – это подбор материала и типа стропа в зависимости от условий эксплуатации. В завершение проверяется коэффициент запаса прочности, который должен соответствовать нормативным требованиям.

Не менее важно правильно определить длину стропа. Она зависит от высоты подъёма и расстояния между точками крепления. Оптимальным считается угол между ветвями от 60 до 90 градусов – именно в этом диапазоне грузоподъёмность чалки используется максимально эффективно.

Для нестандартных ситуаций применяются специальные грузозахватные устройства. Это могут быть траверсы, магнитные или вакуумные захваты, которые используют для перемещения грузов сложной формы или в случаях, когда обычные стропы не обеспечивают безопасного захвата. Подбор таких приспособлений требует отдельного инженерного расчёта и профессионального подхода.

Рекомендации по выбору стропов в зависимости от условий работы

Выбор стропов в зависимости от условий эксплуатации и типа груза

Требования безопасности, контроль качества и критерии выбраковки

Безопасность грузоподъёмных работ напрямую зависит от того, насколько строго выполняются правила контроля качества стропов и других грузозахватных приспособлений. Любая чалка перед началом использования должна пройти входной контроль при поступлении на предприятие, регулярные проверки в процессе работы и испытания с установленной периодичностью.

Перед каждым подъёмом выполняется визуальный осмотр. Проверяют состояние концевых элементов, обращают внимание на повреждения несущих частей, износ защитного покрытия и читаемость маркировочных табличек. Если выявлен хотя бы один дефект, строп немедленно исключается из эксплуатации.

Существуют конкретные критерии выбраковки. Канатные стропы подлежат замене при обрыве более 10 % проволок на длине шаги свивки, при деформации сердечника, выраженной коррозии или механических повреждениях. Текстильные чалки списываются, если обнаружены порезы, прожоги, химические разрушения или утрата эластичности материала.

Периодические испытания стропов проводятся в условиях, когда нагрузка превышает номинальную: в два раза для канатных и цепных и в 2,5 раза для текстильных. Все результаты фиксируются в журнале с обязательным указанием даты следующей проверки.

Не менее важен человеческий фактор. Работы по строповке грузов выполняют только сотрудники, прошедшие обучение и имеющие удостоверение стропальщика. Они обязаны регулярно проходить переаттестацию. Ответственность за правильность выбора схемы строповки и соответствие используемых приспособлений характеристикам конкретного груза несёт назначенное ответственное лицо за безопасное производство работ кранами.

Признаки неисправности стропов

Периодичность испытаний стропов

Источники:

• ГОСТ 14192-96 "Маркировка грузов"
• РД 10-33-93 "Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации"
• РД 24-СЗК-01-01 "Стропы текстильные"
• ТР ТС 010/2011 "О безопасности машин и оборудования"
